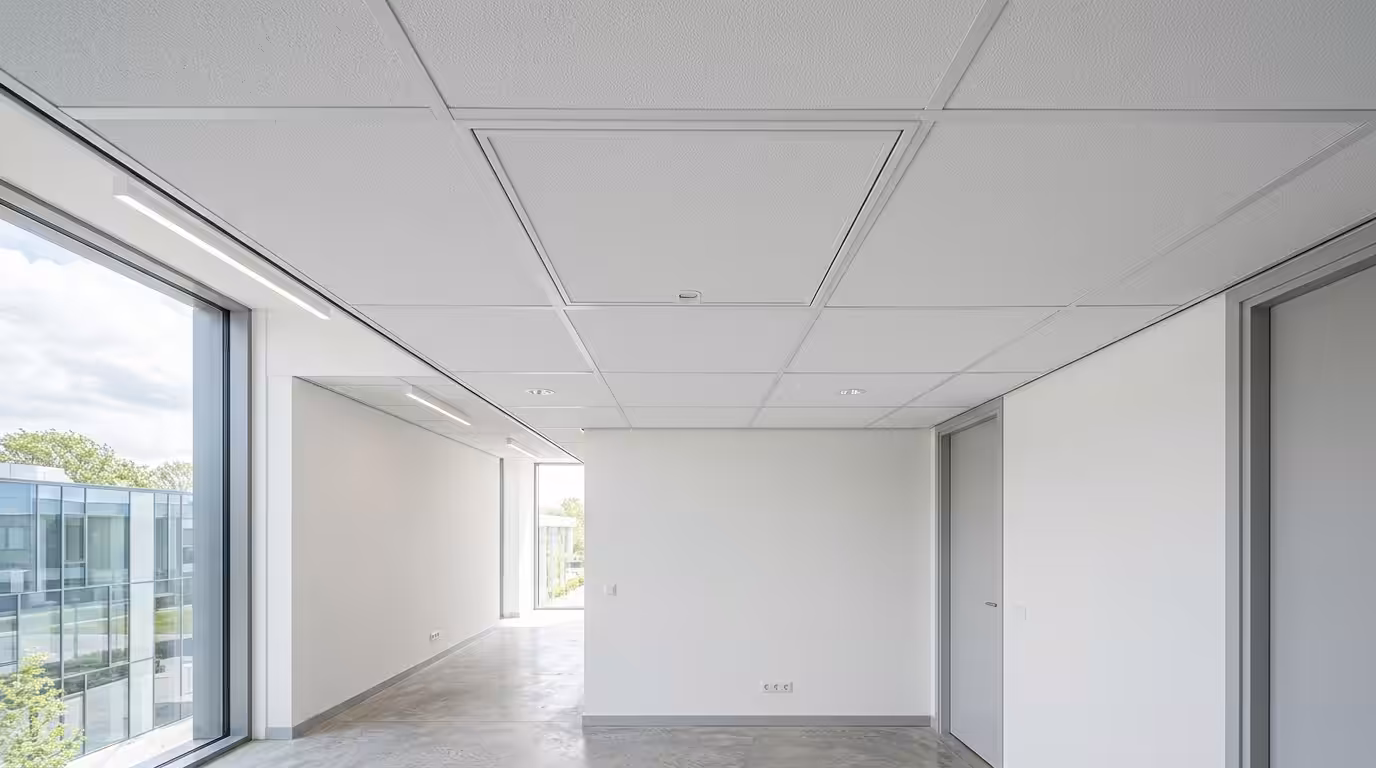

Inspectieluik Systeemplafond Tegels 600×600: Utiliteit Gids

Het modulair systeemplafond met 600×600 mm panelen is sinds de jaren 1970 de Nederlandse standaard voor utiliteitsgebouwen. Kantoorpanden, scholen, ziekenhuizen, winkelcentra en publieke gebouwen werken vrijwel allemaal met een T24 of T15 staal-onderconstructie waarin 600×600 minerale wol- of metalen panelen liggen. De integratie van een inspectieluik in deze modulaire constructie is een vakkundigheid op zich, want het luik moet visueel onopvallend zijn en mechanisch betrouwbaar bij periodieke opening. Deze gids legt uit hoe u inspectieluiken in een 600×600 systeemplafond integreert, welke uitvoeringen beschikbaar zijn en welke NEN-normen gelden.

Wij richten ons op installateurs, technisch beheerders, facility managers en projectaannemers in Amsterdam, Rotterdam, Utrecht, Eindhoven, Den Haag en de overige Nederlandse steden die voor utiliteitsbouw een correct gespecificeerd plafondluik zoeken. In een gemiddeld kantoorpand van 5.000 m² met systeemplafond worden 28 tot 48 inspectieluiken geplaatst voor toegang tot luchtbehandeling, brandkleppen, sprinklerverdelers en elektrische installaties; de juiste keuze tussen aluminium, AluFix, luchtdicht en brandwerend bepaalt zowel de totale investering als de onderhoudsfrequentie voor de eerste 25 jaar.

T24 en T15 profielen voor systeemplafond

NEN 11516 specificeert de Europese standaard voor modulair plafondsysteem met staal-onderconstructie. De twee meest voorkomende profieltypes zijn T24 (24 mm zichtbare onderkant) en T15 (15 mm zichtbare onderkant).

T24-profielen voor standaard utiliteit

T24-profielen zijn de meest gebruikte uitvoering met 24 mm zichtbare onderkant. Het profielraster heeft hoofdprofielen op 1200 mm hart-op-hart afstand en dwarsprofielen op 600 mm. Standaardpanelen 600×600 of 600×1200 mm passen direct in dit raster. Voor de meeste kantoorpanden, scholen en winkelcentra is T24 de standaardkeuze vanwege de robuuste draagcapaciteit en de bredere keuze aan compatibele panelen op de Nederlandse markt; tegelfabrikanten produceren vrijwel uitsluitend voor T24-profielen waardoor de panelenkeuze direct beschikbaar is bij groothandel.

T15-profielen voor representatieve toepassingen

T15-profielen hebben slechts 15 mm zichtbare onderkant en zijn esthetisch fijner. Toegepast in lobby’s, vergaderzalen en representatieve gangen waar het raster visueel minder dominant mag zijn. De draagcapaciteit ligt iets lager dan T24, waardoor zware panelen extra ondersteuning vergen. Bij een hoofdkantoor in Amsterdam-Zuidas, oplevering juli 2025, werden de lobby en de directiekamers met T15-profielen uitgevoerd terwijl de werkverdiepingen op T24 werden gehouden; deze gedifferentieerde aanpak optimaliseerde zowel de esthetiek van publieke ruimten als de draagcapaciteit voor de inspectieluiken in de kantoorvleugel.

Draagcapaciteit en luikgewicht

Standaard T24-profielen dragen 8-12 kg per 600×600 paneel zonder extra ondersteuning. Voor zwaardere inspectieluiken (brandwerend EI60 in staal, 18-28 kg) gebruikt u ondersteuningsdraad of klemverbindingen op aanliggende profielen. Voor T15 met lichtere panelen geldt 5-8 kg standaard. Bij twijfel raadpleegt u de fabriekspecificatie van het systeemplafond; sommige fabrikanten bieden versterkte T24-profielen voor draagcapaciteit tot 18 kg per paneel met dubbele zijdelingse versteviging, geschikt voor brandwerende uitvoeringen zonder aanvullende klemverbindingen.

Types 600×600 inspectieluiken voor systeemplafond

Tempo biedt verschillende 600×600 uitvoeringen voor systeemplafond-integratie.

Aluminium standaard luik

Lichtgewicht uitvoering (3-5 kg) die direct in het raster ligt zonder extra ondersteuning. Geschikt voor zichtinspectie en eenvoudige bediening. Prijs 95-185 euro netto. Bij een schoolgebouw in Den Bosch uit 2025 werden 64 stuks van deze uitvoering geplaatst voor inspectietoegang tot ventilatieroosters en verlichtingsarmaturen, met een gemiddelde plaatsingstijd van 6 minuten per luik door de installateur tijdens de algemene plafondmontage.

AluFix integratie luik

De Tempo AluFix is een specifieke uitvoering voor systeemplafond met een innovatief klemsysteem dat de luikkant aan de aanliggende T24- of T15-profielen koppelt. Dit voorkomt dat het luik wegglijdt bij opening en biedt extra stabiliteit voor zwaardere uitvoeringen. AluFix is compatibel met de meest gangbare modulair plafond-merken. Prijs 145-265 euro. Het klemsysteem werkt met twee zijdelingse haakjes die in het T-profiel grijpen en bij opening van het luik in positie blijven; dit voorkomt het wegvallen van het hele paneel bij het lichten en versnelt zowel de eerste plaatsing als alle latere onderhoudsmomenten met circa 35 procent ten opzichte van standaarduitvoeringen zonder klemsysteem.

Luchtdicht 600×600 luik

Voor luchtdichte uitvoering volgens NEN-EN 12207 klasse 3 met dubbele pakking. Toegepast in luchtbehandelingsruimten en mechanische ventilatie met warmteterugwinning. Prijs 185-325 euro. Voor moderne BENG-gecertificeerde utiliteitsbouw wordt vaak NEN-EN 12207 klasse 4 verlangd om de luchtdichtheidstest van het gehele gebouw volgens NEN-EN ISO 9972 binnen de q_v;10 grenswaarde van 0,4 dm³/(s·m²) te halen; de bijdrage van een enkel inspectieluik aan de totale lekkage moet onder 0,02 dm³/(s·m²) blijven, een eis die alleen met klasse 4 uitvoering structureel te halen is.

Brandwerend 600×600 luik EI30 of EI60

Voor brandcompartimentering in plafondconstructies met EI30 of EI60 volgens NEN-EN 13501-2. Zwaardere uitvoeringen (18-28 kg) vergen extra ondersteuning aan de onderconstructie. Prijs 295-485 euro. Voor hoogbouw boven 70 meter geldt aanvullend NEN 6069 met aangescherpte eisen aan brand- en rookwerende compartimentscheidingen; voor zulke projecten wordt vaak EI60 of EI90 gespecifieerd in plaats van EI30, met bijbehorende keuze van een zwaardere stalen uitvoering met aanvullende intumescent strip langs de kaderrand.

Integratie met luchtbehandelingssysteem

Een 600×600 inspectieluik in een systeemplafond bevindt zich vaak naast luchtbehandelingsroosters en ventilatie-aansluitingen die ook in 600×600 modulair aangeleverd worden. Visueel en functioneel zijn deze elementen onderdeel van eenzelfde set.

Compatibiliteit met luchtroosters

Standaard luchtroosters van 600×600 mm in T24- of T15-profielen kunnen naast een 600×600 inspectieluik worden geplaatst zonder extra montagewerk. Het luik moet wel volledig dicht zijn (luchtdichtheid klasse 3 of 4 volgens NEN-EN 12207) om de luchtdrukverdeling van de ruimte niet te storen. Voor laboratorium- en ziekenhuisruimten met gespecificeerd drukverschil tussen aanliggende ruimten (bijvoorbeeld onderdruk in een isolatiekamer ten opzichte van de gang) is een lekkend inspectieluik een directe oorzaak van compartimenteringsverlies, met gevolgen voor infectiebescherming of laboratorium-biosafety.

Toegang tot luchtbehandelingsleidingen

Voor onderhoud van luchtbehandelingsleidingen boven het systeemplafond (filter, motor, klep) biedt de 600×600 luik direct toegang. Standaardopening is naar boven (paneel scharniert omhoog of wordt uit het raster genomen). Voor regelmatige toegang verkiest u scharnierende uitvoering met arrestatie-mechanisme. Het arrestatie-mechanisme houdt het luik in geopende positie zonder dat de monteur het paneel handmatig moet ondersteunen; voor toegang door een enkele monteur die met beide handen aan het onderhoud van de installatie werkt, is dit een veiligheids- en ergonomievoordeel dat in arbeidsveiligheidsanalyses doorgaans als gunstig wordt beoordeeld.

Brandklep-toegang

Voor brandkleppen in luchtbehandelingsleidingen moet de inspectietoegang volgens NEN 8087 jaarlijks gecontroleerd worden. Een 600×600 luik biedt voldoende toegang voor visuele controle en mechanische bediening van de brandklep. De jaarlijkse controle wordt door een gecertificeerd onderhoudsbedrijf uitgevoerd en bevat zowel visuele inspectie als een functionele test waarbij de klep wordt geactiveerd en gecontroleerd op correcte sluiting binnen de gespecifieerde tijd (doorgaans 30 seconden voor woningbouw, 10 seconden voor utiliteit met verzwaarde eisen).

Montage in T24 of T15 systeemplafond

De montage van een 600×600 luik in een staal-onderconstructie verloopt in vijf stappen.

Verwijdering van bestaand paneel

Druk het bestaande 600×600 paneel licht omhoog en kantel om uit het raster te verwijderen. Plaats het paneel naast u op een schone ondergrond. Voor minerale wol-panelen draag een stofmasker. De FFP2 of FFP3 mondkap is voor minerale wol verplicht volgens Arbobeleid; bij oudere panelen waar de bindlaag is verzwakt door tijd kan de vezelvrijgave aanzienlijk zijn, met gevolgen voor de luchtkwaliteit in de ruimte tijdens demontage.

Voorbereiding van het luik

Pak het 600×600 luik uit de verpakking en controleer de geleverde profielmaat (T24 of T15). Controleer dat alle onderdelen aanwezig zijn (luikpaneel, kader, scharnieren of magneten, schroeven, montagebescheid). Voor brandwerende uitvoeringen verifieert u de aanwezigheid van het brandtest-certificaat en de DoP per partij volgens Verordening EU 305/2011; ontbrekende documentatie kan tot afkeur bij de oplevering door de gemeentelijke bouwtoezicht of de brandweer leiden, met als gevolg dat de installatie uitgesteld moet worden tot de documenten beschikbaar zijn.

Plaatsing in raster

Kantel het luikkader door het raster en draai recht zodat het op de T24- of T15-profielen rust. De luikkanten hebben een rand van 5-8 mm die op de profielrand rust. Controleer met een waterpas dat het kader in beide assen horizontaal staat; een afwijking van meer dan 1 mm over de luikbreedte leidt tot ongelijkmatige pakkingdruk en eventueel luchtlekkage bij de hoeken waar de pakking onvoldoende wordt aangedrukt door de sluiting.

Bevestiging voor zwaardere uitvoeringen

Voor zwaardere uitvoeringen (brandwerend, luchtdicht, akoestisch met gewicht boven 10 kg) bevestigt u het luikkader met klemmen of draadwerk aan de aanliggende profielen. AluFix integratie biedt deze koppeling standaard. Voor brandwerende uitvoeringen volgt u de specifieke montage-instructie van het brandproef-certificaat; afwijking van deze instructie maakt de geclaimde EI30 of EI60-prestatie ongeldig, met als gevolg dat het luik bij brand niet meer aan de certificatie-eisen voldoet.

Test van werking

Open en sluit het luik vijf keer om de sluiting in te lopen. Controleer dat het luik niet vanzelf opent door eigengewicht en dat de pakking gelijkmatig wordt aangedrukt. Voor luchtdichte uitvoeringen voert u aanvullend een rookpentest uit om de luchtdichtheid visueel te bevestigen; bij brandwerende uitvoeringen controleert u dat de intumescent strip langs de kaderrand zonder onderbreking aanwezig is en niet beschadigd is geraakt tijdens transport of montage.

NEN-normen voor 600×600 plafondluiken

NEN 11516 specificeert de Europese standaard voor modulair plafondsysteem. NEN-EN 13501-2 classificeert brandwerendheid (EI30, EI60). NEN-EN 12207 specificeert luchtdoorlatendheid. NEN 8087 stelt eisen aan ventilatie in utiliteit. NEN 6068 specificeert weerstand tegen branddoorslag voor brandcompartimentering. NEN 2768 specificeert akoestische klassen voor luiken. NEN 5077 specificeert akoestiek in gebouwen met DnT,A,k voor in-situ meting. NEN 6069 stelt aangescherpte eisen voor brand- en rookwerende scheidingen in hoogbouw.

Toepassingen per gebouwtype

Kantoorpanden

In kantoorpanden vormt 600×600 luik onderdeel van het modulair plafondraster met 600×600 verlichtingsarmaturen en ventilatieroosters. Standaard aluminium luchtdicht. Voor BREEAM-NL Excellent of Outstanding certificering wordt vaak luchtdichtheidsklasse 4 volgens NEN-EN 12207 vereist in combinatie met akoestische prestatie minimaal 30 dB Rw volgens NEN 5077 voor gespreksprivacy tussen werkruimten en aanliggende gangen.

Onderwijs en universiteit

Schoolgebouwen werken vaak met akoestisch geintegreerde 600×600 panelen. Inspectieluik in dezelfde modulair afmeting met akoestische uitvoering volgens NEN 2768. De Bouwbesluit-eis voor scholenbouw komt uit op 35 dB Rw tussen klaslokaal en gang; een standaard aluminium luik haalt deze waarde niet en moet vervangen worden door een akoestische uitvoering met geintegreerde minerale wol of een sandwich-paneel met massa-veer-massa constructie.

Zorg en ziekenhuizen

Ziekenhuizen werken met RVS 316L of speciale ULPA-kompatibele uitvoeringen voor operatiekamers en sterilisatieruimten. IP65 volgens NEN-EN 60529 voor reinigbaarheid. Voor isolatiekamers met onderdruk volgens RVS-AB voor infectiepreventie wordt aanvullend NEN-EN 12207 klasse 4 vereist om de drukverdeling tijdens inspectieopeningen niet te verstoren, met gevolgen voor het ventilatiesysteem en de bescherming van aanliggende afdelingen.

Winkelcentra en horeca

In winkelpassages kiest u visueel onopvallende aluminium uitvoeringen in dezelfde kleur als de aanliggende tegels. Voor horecakeukens met afzuigleidingen voor open grill of frituur worden RVS 316L luiken met IP65 verlangd om periodieke ontvettings-reiniging met heet water onder druk te overleven; gewone aluminium uitvoeringen vertonen na 2 tot 4 jaar zichtbare corrosie aan scharnieren en pakkingrand in deze agressieve omgeving.

Praktijkvoorbeelden uit Nederlandse projecten

Bij een hoofdkantoor van een Nederlandse bank in Utrecht-Centraal, oplevering mei 2025, werden 386 stuks 600×600 inspectieluiken geplaatst verdeeld over 8 verdiepingen kantoorruimte. De keuze viel op luchtdichte aluminium uitvoering klasse 4 volgens NEN-EN 12207 voor 312 standaardluiken en EI30 stalen uitvoering voor 74 brandwerende luiken in compartimentscheidingen tussen verdiepingen. De luchtdichtheidstest bij oplevering volgens NEN-EN ISO 9972 toonde een q_v;10 van 0,28 dm³/(s·m²), ruim binnen de BENG-eis van 0,4 dm³/(s·m²) voor utiliteitsbouw.

In een academisch ziekenhuis in Leiden, oplevering augustus 2025, werden 248 stuks 600×600 RVS 316L luchtdichte luiken geplaatst in de plafondconstructie van de operatiekamers en sterilisatieafdeling. De biologische veiligheidsklasse en de drukverdeling tussen aanliggende ruimten vereisten een aantoonbare luchtdichtheid van klasse 4 volgens NEN-EN 12207. De wekelijkse desinfectie met natriumhypochloriet werd in de fabrikantsverklaring meegenomen voor de pakkingbestendigheid; EPDM peroxide-gecure type werd gekozen met een verwachte levensduur van 12 tot 15 jaar in deze toepassing.

Bij een winkelcentrum in Almere, oplevering oktober 2025, werden 174 stuks 600×600 AluFix integratie luiken geplaatst in de plafonds van de winkelpassages en de horecazone. De keuze voor AluFix was zowel functioneel (stabiele opening bij regelmatige onderhoudsbeurten) als economisch (35 procent snellere plaatsing dan standaarduitvoering). De totale projectkost voor de luiken bedroeg circa 32.000 euro netto, een klein onderdeel van de totale renovatiekost voor het winkelcentrum.

Veelvoorkomende fouten bij 600×600 luikselectie

Bij het specifieren en installeren van 600×600 inspectieluiken in systeemplafond worden in de praktijk verschillende fouten gemaakt die later tot kostbare retrofits of veiligheidsproblemen leiden. Het identificeren van deze valkuilen voorkomt onnodige uitgaven en herontwerpen tijdens of na de oplevering van het project.

Profielmaat-incompatibiliteit

Een eerste veelvoorkomende fout betreft de verkeerde profielmaat. T15-profielen worden in renovatieprojecten regelmatig onterecht gespecifieerd voor 600×600 luiken die alleen voor T24 zijn ontwikkeld; de luik valt dan letterlijk door het raster of rust onstabiel op de smallere profielrand. Bij de bestelling specificeert u expliciet de profielmaat in de orderbon en controleert u bij oplevering of de geleverde luiken de juiste maat dragen voordat u met installatie aanvangt.

Onderschatting van luikgewicht

Een tweede frequente fout is de keuze voor een standaard T24-profiel bij een EI60 stalen luik van 25 kg. De fabrikant van het systeemplafond specificeert doorgaans 8-12 kg per paneel; een luik van 25 kg overschrijdt deze waarde aanzienlijk en kan tot doorzakking of profielvervorming leiden. Voor brandwerende uitvoeringen schaft u altijd aanvullende draadwerk- of klemverbindingen aan om het luikgewicht over meerdere profielen te verdelen, of kiest u voor versterkte T24-profielen met dubbele zijdelingse versteviging.

Lekkende pakking bij oplevering

Een derde fout betreft een lekkende pakking bij oplevering, vaak veroorzaakt door beschadiging tijdens transport of door verkeerde plaatsing van het paneel in het kader. Voor luchtdichte uitvoeringen NEN-EN 12207 klasse 3 of 4 voert u bij oplevering een rookpentest uit om de pakkingdichting visueel te bevestigen; bij twijfel vraagt u een aanvullende NEN-EN ISO 9972 meting van de luchtdichtheid van het gehele gebouw, waarin de bijdrage van individuele luiken aan de totale lekkage zichtbaar wordt.

Ontbrekende DoP voor brandwerende uitvoeringen

Een vierde fout is het ontbreken van de DoP (Declaration of Performance) voor brandwerende EI30 of EI60 luiken. Volgens Verordening EU 305/2011 is de DoP verplicht voor elk bouwproduct met geclaimde brandprestatie; ontbrekende DoP kan tot afkeur door de gemeentelijke bouwtoezicht of weigering van verzekeringsdekking leiden. Bij elke bestelling van brandwerende uitvoering eist u expliciet de DoP per partij en controleert u dat de DoP de geleverde luikspecificatie exact dekt, inclusief afmeting, sluitingstype en oriëntatie (plafond of wand).

Hoe installeer ik een 600×600 systeemplafondluik in 5 stappen

1. Verwijder bestaand 600×600 paneel uit het T24- of T15-raster. 2. Pak luik uit en controleer profielmaat T24 of T15. 3. Plaats luikkader in het raster op de aanliggende profielen. 4. Bevestig met klemmen of draadwerk voor uitvoeringen boven 10 kg. 5. Test opening en sluiting vijf keer om de pakking in te lopen.

Geschikte Tempo-uitvoeringen voor 600×600 systeemplafond

Voor 600×600 inspectieluiken in systeemplafond met T24- of T15-profielen biedt Tempo drie uitvoeringen die direct in het raster vallen:

Verwante inhoud op Mijn Inspectieluik

Samenvatting

Het 600×600 inspectieluik in modulair systeemplafond is de standaard voor utiliteit in Nederland. Kies uitvoering op basis van toepassing: aluminium standaard voor zichtinspectie, AluFix voor extra stabiliteit, luchtdicht voor MVHR en luchtbehandeling, brandwerend EI30 of EI60 voor brandcompartimentering. Volg NEN 11516 voor modulair plafondsysteem, NEN-EN 13501-2 voor brandwerendheid, NEN-EN 12207 voor luchtdichtheid en NEN 2768 voor akoestiek.

FAQ

Past elk 600×600 luik in elk T24- of T15-profielraster? Ja voor standaard profielen volgens NEN 11516. Controleer altijd de geleverde profielmaat in de bestelling.

Wat is het verschil tussen T24 en T15 voor luikkeuze? T24 heeft 24 mm zichtbare onderkant en draagt zwaardere panelen. T15 heeft 15 mm en is esthetisch fijner maar voor lichtere panelen.

Kan ik brandwerende 600×600 luiken in elk systeemplafond gebruiken? Voor brandcompartimentering moet het systeemplafond zelf brandwerend zijn. Een EI60-luik in een gewoon plafond levert geen EI60-prestatie op; de zwakste schakel bepaalt.

Wat is AluFix integratie? Een Tempo specifiek klemsysteem dat de luikkant aan de aanliggende T24- of T15-profielen koppelt voor extra stabiliteit bij zwaardere uitvoeringen.

Wat kost een 600×600 luik? Tussen 95 euro voor standaard aluminium en 485 euro voor brandwerend EI60. AluFix uitvoeringen 145-265 euro.
