Brandwerend inspectieluik plafond EI120 Secu Tecna

Brandwerend inspectieluik EI120 (2 uur / 120 min) voor (verlaagd) plafond, met vierkantsluiting en montage vlak in gipsplaat. Neerklapbaar en uitneembaar luik, staalconstructie met DF/GKF gipsplaten 2×25 mm.

(a <– b)

vanaf 410,03€

Afmetingen weergegeven in breedte × hoogte

Afmetingen

Wissen

Vergelijken

Toevoegen aan verlanglijst

Vindt u uw inspectieluik niet? Geen probleem:

Mijn inspectieluik vinden

Snelle en veilige verzending

Op voorraad!

Heb je vragen?

1.097 beoordelingen

Levering

Als het product bij ons op voorraad is, bedraagt de levertijd 24 tot 72 uur, afhankelijk van uw regio, voor bestellingen die vóór 10.00 uur zijn geplaatst. Als het product niet op voorraad is, bedraagt de levertijd ongeveer 10 dagen. Onze leveringspartners zijn Heppner en DPD, afhankelijk van het gewicht en het volume van uw bestelling.

Brandwerend inspectieluik plafond EI120 voor verlaagd plafond 50 mm

Dit brandwerend inspectieluik plafond EI120 is bedoeld voor montage in zelfstandige brandwerende verlaagde plafonds met een plafondopbouw van 50 mm. Uitgevoerd met vierkantslot en veiligheidskabel, met een robuuste metalen constructie en een licht brandwerend pakket in twee delen van minerale vezels.

Geschikt voor plafondopbouw 50 mm

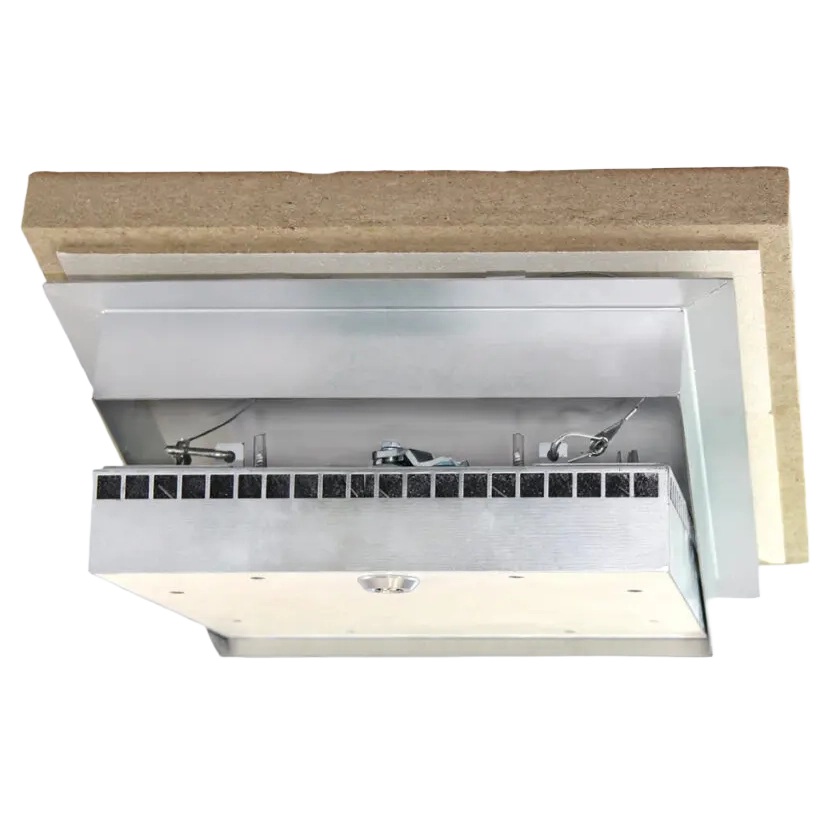

Staalconstructie met inbouwkader en neerklapbaar luikblad in staalplaat

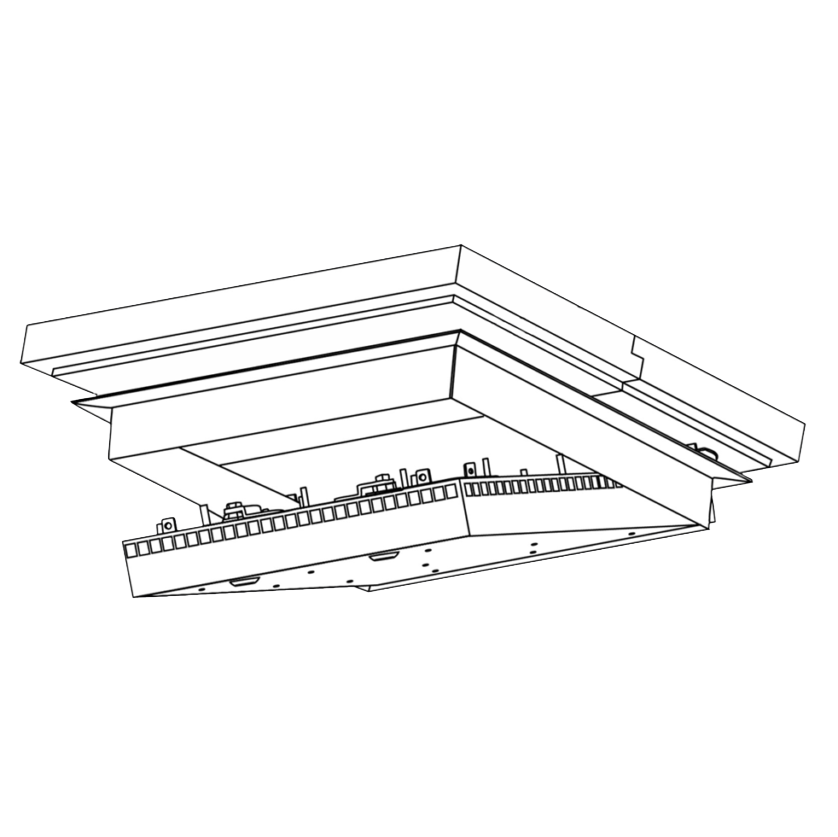

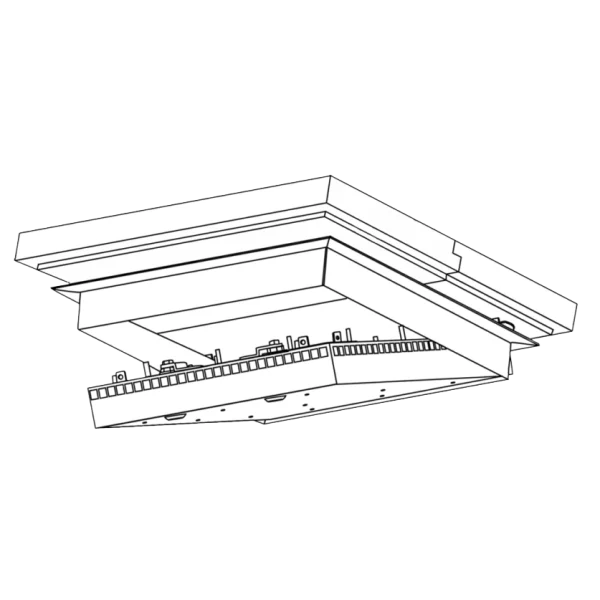

Neerklapbaar en uitneembaar luikblad, met valbeveiliging en mogelijkheid om hangend te blijven

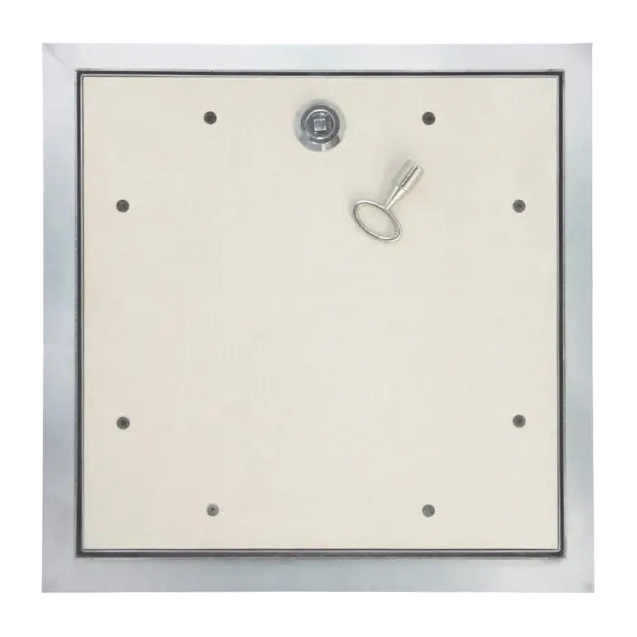

Afsluitbaar met vierkantsluiting (vierkant sleutelprofiel)

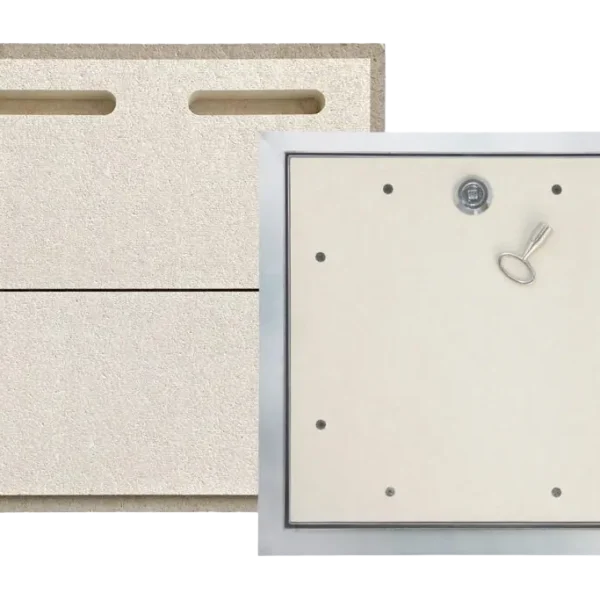

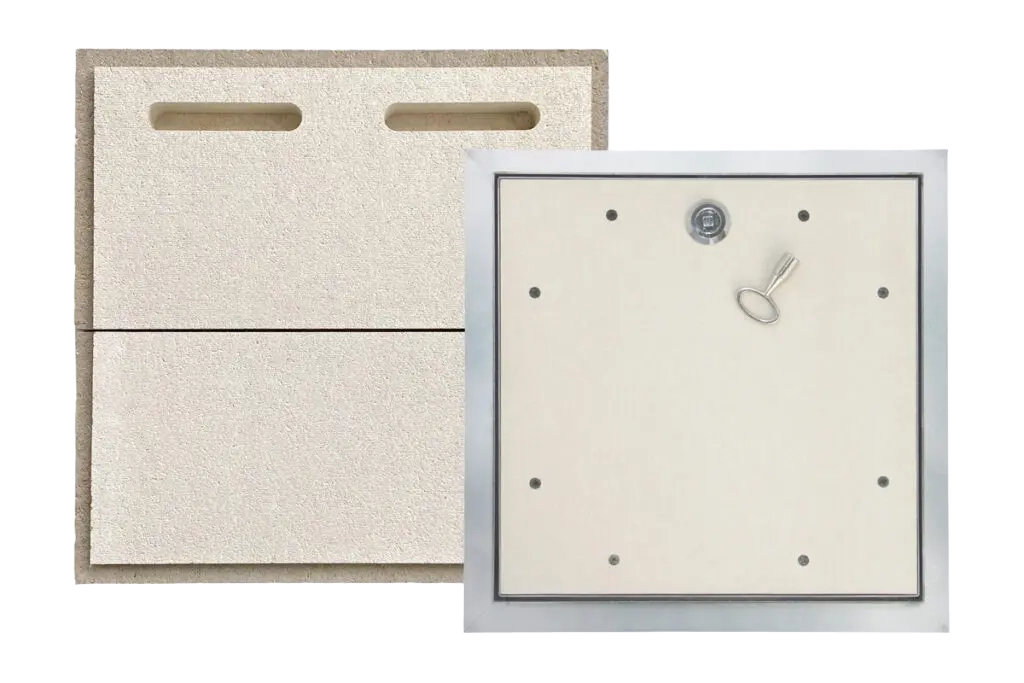

Brandwerend pakket in 2 delen (lichte minerale vezels), geplaatst in de plafondzone volgens de montagehandleiding
Zoektermen in NL: brandwerend inspectieluik EI120, brandwerend inspectieluik 2 uur, brandwerend inspectieluik 120 minuten

Testen en documentatie

Brandproeven volgens EN 1364-1 en NF EN 1634-1 (brandclassificatie/PV op aanvraag)
Brandbelasting beproefd van onderzijde (ruimtezijde) volgens opgegeven configuratie
Genormaliseerde geluidsisolatie EN ISO 10140-2: 34 dB bij 400 × 400 mm

Maten en maatwerk

Maatwerk mogelijk tot 800 × 800 mm
Maatwerk op aanvraag met stappen van 50 mm (geef bij bestelling aan welke zijde de sluiting moet komen)

Maatdefinities

Doorgangsmaat: A3 = A − 6 mm en B3 = B − 6 mm
Sparing/inbouwmaat: A1 = A + 5 mm en B1 = B + 5 mm
Buitenmaat inclusief brandwerende bekleding: A2 = A + 32 mm en B2 = B + 32 mm

2 × 25 mm gipsplaat DF volgens DIN EN 520 – EI120 (a <– b)

Referentie	Maat A × B (V)	Inbouwmaat A1 × B1	Buitenmaat A2 × B2	Vrije doorgang A3 × B3	Diepte T1 / T2	Gewicht (kg)
22-441	300 × 300	301 × 301	354 × 354	298 × 298	51.5 / 20	8,1
22-443	400 × 400	401 × 401	454 × 454	398 × 398	51.5 / 20	13,2
22-445	500 × 500	501 × 501	554 × 554	498 × 498	51.5 / 20	19,2
22-446	600 × 600	601 × 601	654 × 654	598 × 598	51.5 / 20	25,8
22-448	800 × 800	801 × 801	854 × 854	798 × 798	51.5 / 20	44,0

Alle afmetingen zijn in mm. (V) = zijde van het luik.

Montage en bevestiging

Maak een sparing die ongeveer 5 tot 10 mm groter is dan de buitenmaat van het kader.
Plaats het kader van onderaf in het plafond.
Schroef door de gipsplaat en het kader met gipsplaatschroeven (voorboren kan nodig zijn afhankelijk van de ondergrond).
Plaats na het schroeven beschermdopjes aan de achterzijde op uitstekende schroefpunten (verwondingsrisico).
Rond de sparing een versteviging uitvoeren met stalen profielen en het brandwerend pakket plaatsen volgens de handleiding.
Hang na montage het luikblad in het kader, plaats de veiligheidskabel, sluit en vergrendel met de vierkantsluiting.

Plamuur- en schilderwerk

Voegen tussen kader, sparing en luikblad afzonderlijk plamuren en afwerken.
Alle resten van kit en verf verwijderen van het luikblad zodat het goed kan openen.
Metalen delen en voegen moeten schoon zijn vóór ingebruikname.
Na afwerking een functiecontrole uitvoeren door het luik meerdere keren te openen en te sluiten.
Altijd de aanwijzingen uit de montagehandleiding volgen.

Gewicht	N/B
Afmetingen	300×300 mm, 400×400 mm, 500×500 mm, 600×600 mm, 800×800 mm
Dikte	50 mm
Montagetype	Verlaagd plafond
Brandbescherming	F/EI/I 120
Opening systeem	Vierkant sleutel
