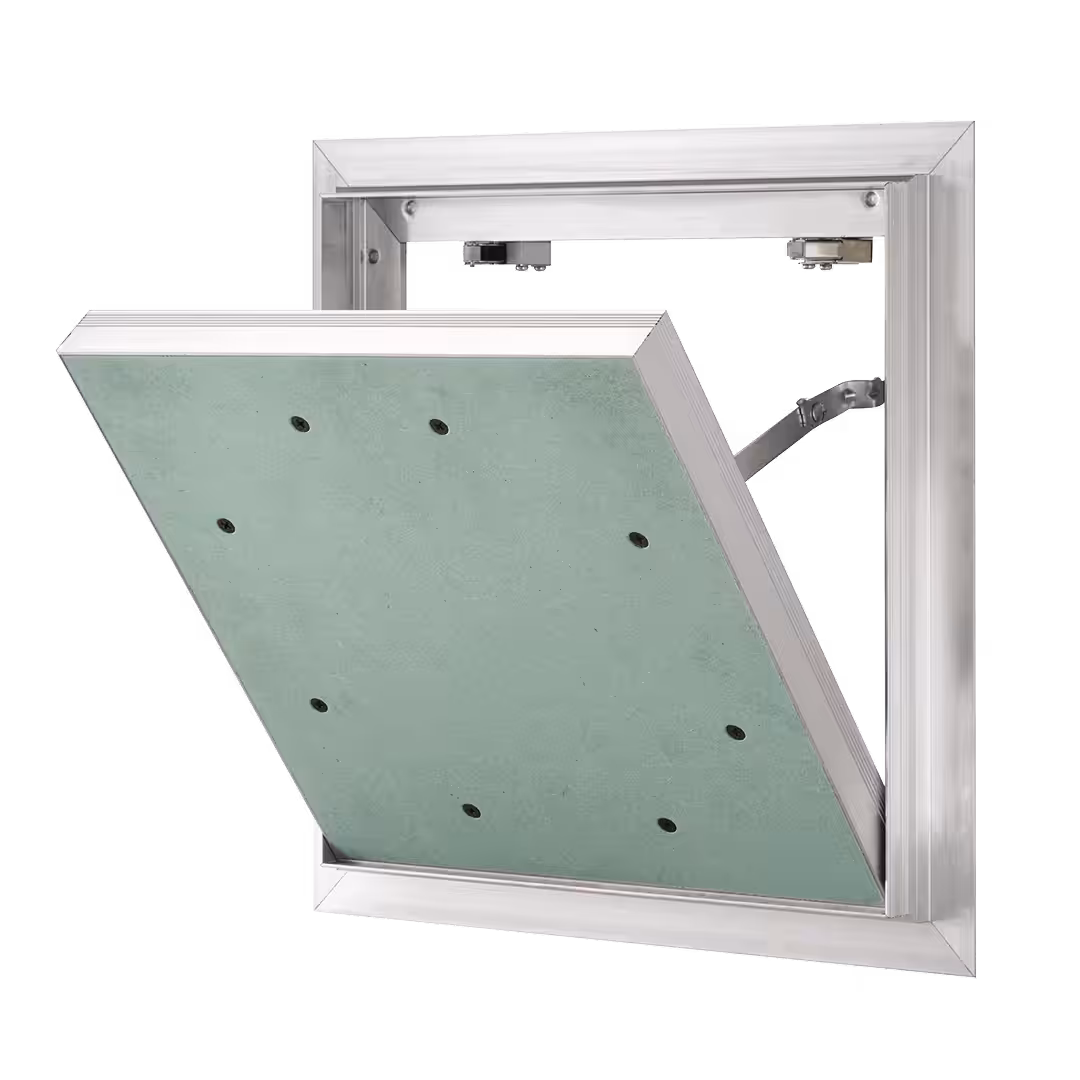

Alu Quattro Luchtdicht en Stofdicht Inspectieluik met Geluidsisolatie 30,5dB – 34,8dB

AluQuattro Inspectieluik waterdicht tegen slagregen, rookdicht, luchtdicht en geluidsisolerend (12,5 mm, 2×12,5 mm), geschikt voor installatie in plafond en wand binnen droge constructies met verhoogde eisen.
Geluidsisolatie  Luchtdicht en rookdicht  Luchtdicht en stofdicht

vanaf 204,05€

Afmetingen weergegeven in breedte × hoogte

Vindt u uw inspectieluik niet? Geen probleem:

Snelle en veilige verzending

Verzending binnen 1 tot 2 werkdagen

Uit voorraad leverbaar

Bezorging 1 tot 2 werkdagen na verzending

Vragen? Neem contact op

Heeft u vragen?

Levering

Wij verzenden uw bestelling in de meeste gevallen binnen 1 tot 2 werkdagen na ontvangst van uw betaling. De bezorging duurt daarna 1 tot 2 werkdagen. Maatwerk: verzending binnen 7 tot 10 werkdagen. Grote aantallen: levertijd volgens offerte. Bij brandwerende luiken en bijzondere uitvoeringen kan de verzending langer duren; wij nemen in dat geval contact met u op.

Alu Quattro Luchtdicht en Stofdicht Inspectieluik met Geluidsisolatie 30,5dB – 34,8dB

Het AluQuattro Inspectieluik is veelzijdig en kan ook worden gebruikt in ruimtes waar de eisen aan luchtdichtheid van muren en plafonds of geluidsisolatie hoog zijn. Voorzien van een circulaire EPDM holle kamerafdichting, zorgt het in hoge mate voor luchtdichtheid tegen verschillende omgevingsfactoren. Verzadigde gipsplaten, bijzonder robuuste aluminium frames en een opvangmechanisme op de vouwbare deksel zijn extra kenmerken van dit hoogwaardige product.

Getest Product

  • Productvoordelen
  • Waterdicht tegen zware regen
  • Rookdicht
  • Luchtdichtheid volgens EN 12207 voor ramen en deuren, klasse 4 (tot 600 Pa) (volgens opgave van de fabrikant, testrapport op aanvraag).
  • Geluidsisolatie tegen luchtgeluiden Rw=30,5 dB (12,5 mm), Rw=34,8 dB (2×12,5 mm)

Productvoordelen

  • Voor ruimtes met hogere eisen (schone kamers of operatiekamers, keukens, ruimtes met luchtbeheer)
  • Hoekafdichting (silicone) randafdichting, stofdicht
  • Beschikbaar in speciaal geteste versie “luchtdicht en stofdicht”

Waterdicht Inspectieluik 12,5 mm Alu Quattro

  • Getest op rookdichtheid volgens DIN EN 1634-3 en luchtdichtheid volgens DIN EN 1026 en DIN EN 12207 (volgens opgave van de fabrikant, testrapport op aanvraag).
  • De testresultaten vallen binnen de beste classificatie categorie (ramen met gleuf, categorie 4).
  • Getest op geluidsisolatie volgens DIN EN ISO 10140-3 (volgens opgave van de fabrikant, testrapport op aanvraag).
  • De gemeten geluidsreductie-index bedraagt 30,5 dB (1×12,5 mm).
  • Ideaal voor ruimtes waar luchttoevoer of -afvoer via een plafondholte plaatsvindt
  • Luchtdicht tot een luchtdruk van 600 Pa (= windsnelheid van ca. 100 km/u)
  • Bijzonder geschikt voor operatiekamers of hygiënegevoelige ruimtes die speciale luchtbeheersing vereisen (overdruk/onderdruk)
  • Particuliere luchtdichtheid door holle afdichting
  • Voorkomt het ontsnappen van koude rook en beschermt zo tegen het risico van vergiftiging
  • Ook beschikbaar in speciale versie met cementgeplaatste gipsplaten

Waterdicht Inspectieluik 25 mm Alu Quattro

  • Geluidsisolatie 34,8 dB
  • Getest op rookdichtheid volgens DIN EN 1634-3 en luchtdichtheid volgens DIN EN 1026 en DIN EN 12207 (volgens opgave van de fabrikant, testrapport op aanvraag).
  • De testresultaten vallen binnen de beste classificatie categorie (ramen met gleuf, categorie 4).
  • Getest op geluidsisolatie volgens DIN EN ISO 10140-3 (volgens opgave van de fabrikant, testrapport op aanvraag).
  • De gemeten geluidsreductie-index bedraagt 34,8 dB (2×12,5 mm).
  • Ideaal voor ruimtes waar luchttoevoer of -afvoer via een plafondholte plaatsvindt
  • Luchtdicht tot een luchtdruk van 600 Pa (= windsnelheid van ca. 100 km/u)
  • Bijzonder geschikt voor operatiekamers of hygiënegevoelige ruimtes die speciale luchtbeheersing vereisen (overdruk/onderdruk)
  • Particuliere luchtdichtheid door holle afdichting
  • Voorkomt het ontsnappen van koude rook en beschermt zo tegen het risico van vergiftiging
  • Ook beschikbaar in speciale versie met cementgeplaatste gipsplaten

Montage en Bevestiging

Eenvoudige montage van het frame in de constructieopening. Deze moet ongeveer 5 tot 10 mm groter zijn dan de montageafmetingen van het inspectieluik. De schroeven worden van voren door het houten latwerk van de muur en het plafond en het frame aangedraaid met behulp van droge gipsplaatschroeven geleverd door de klant. Plaats de doppen achter de schroefpunten. Hang de deksel op en sluit. Volg altijd de meegeleverde montage-instructies!

Kitten en Schilderen

Vul de ruimte tussen het montageframe en de constructieopening. Vul de deksel afzonderlijk en laat het drogen. Breng daarna een laag pleister aan en laat het opnieuw drogen voordat u het gaat gebruiken. Verwijder alle resten van kit en verf volledig. De metalen oppervlakken en afdichtingen moeten schoon zijn. Voer vervolgens een functionele test uit door het inspectieluik te openen en te sluiten.

Schoonmaken en Onderhoud

De componenten van het inspectieluik moeten worden gereinigd met niet-agressieve reinigingsmiddelen of droog gereinigd. Het luik moet altijd correct gesloten zijn. Controleer het functioneren van de sluitingen. Het inspectieluik is onderhoudsvrij.

Speciale Realisaties

  • Maximale maat 800×1000
  • Tussenmaten beschikbaar in stappen van 50 mm (maatlimiet afhankelijk van de dikte van de platen)
  • Speciale gipsplaten beschikbaar op aanvraag
  • Verschillende extra slotvarianten beschikbaar (cilinderschotel, vierkantslot, inzetstuk voor profielcilinder)
Gewicht1,3 kg
MerkTempo
ProductkenmerkenAkoestische absorptie, Luchtdicht en rookdicht, Rookdicht
Afmetingen
Dikte12,5 mm, 25 mm
Installatie
Brandbescherming
OpeningssysteemPush-to-open
Technisch informatieblad

Technisch informatieblad · Alu Quattro Luchtdicht en Stofdicht Inspectieluik met Geluidsisolatie 30,5dB - 34,8dB

ALU QUATTRO LUCHTDICHT EN STOFDICHT INSPECTIELUIK

met geluidsisolatie 30,5 dB – 34,8 dB

  • Uitvoering: slagregendicht, rookdicht, luchtdicht en stofdicht, geluidsisolerend (12,5 mm en 2 × 12,5 mm).
  • Model: inbouwframe en dekselframe van geëxtrudeerd aluminiumprofiel (EN AW-6060), torsiestijf, met geïntegreerde geïmpregneerde gipsplaat H2 van 12,5 mm of 2 × 12,5 mm.
  • Montage: voor plafond- en wandmontage in droogbouw met verhoogde eisen. Geschikt voor vochtige ruimtes.

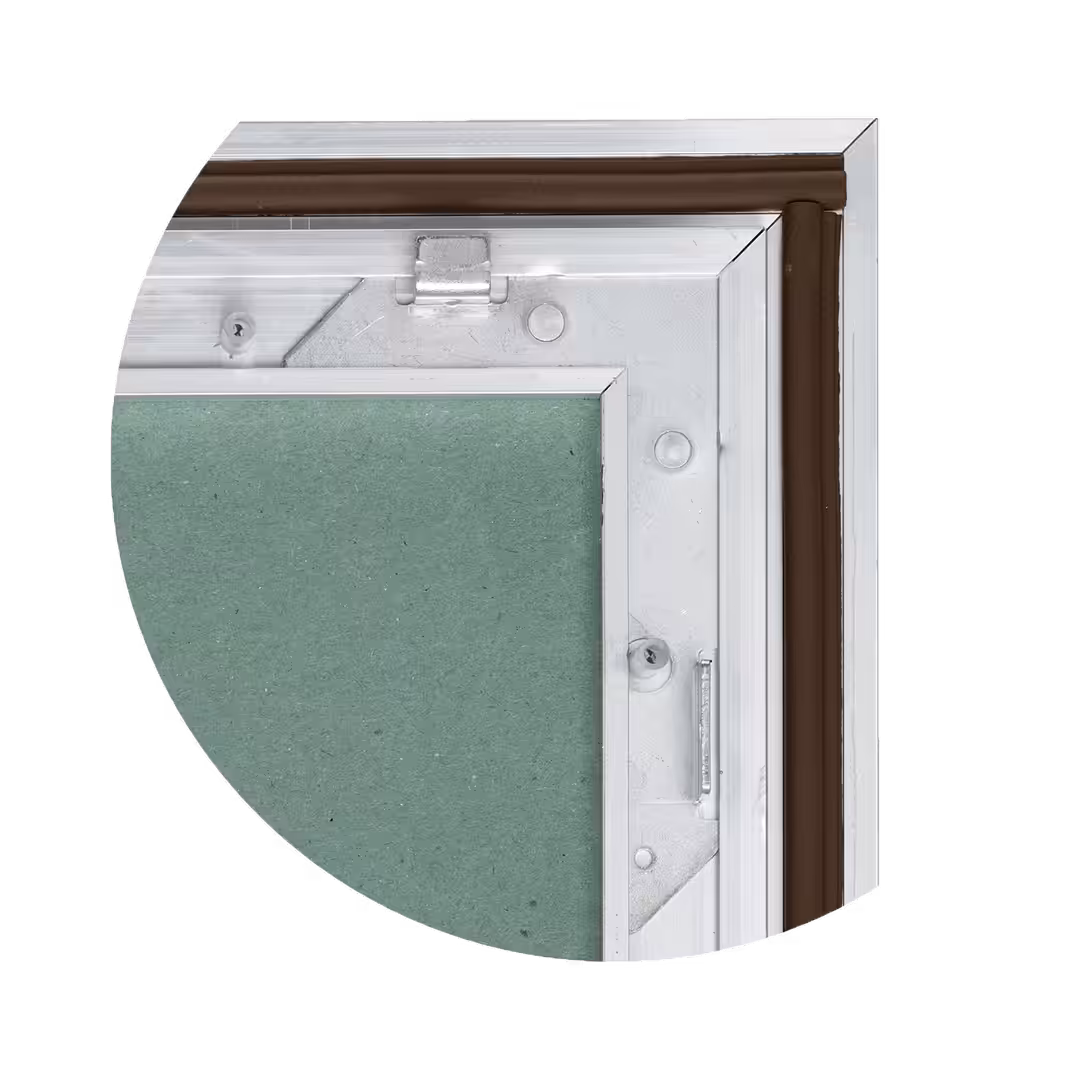

  • Kenmerken: rondom lopende EPDM-holle-kamerafdichting, uitneembare deksel met valbeveiliging (borgarmen), verdekte veersluitingen.

Getest

  • Slagregendicht, getest op basis van EN 1027
  • Rookdicht, getest volgens DIN EN 1634-3
  • Luchtdicht, klasse 4 op basis van EN 12207 (ramen en deuren), bij 600 Pa, getest op basis van DIN EN 1026
  • Luchtgeluidisolatie Rw = 30,5 dB (12,5 mm) en Rw = 34,8 dB (2 × 12,5 mm), getest op basis van DIN EN ISO 10140-3

Leveringsomvang

Inspectieluik, montageset met schroefdoppen en montagehandleiding.

Productbeschrijving

Het Alu Quattro inspectieluik is veelzijdig en kan ook worden toegepast in ruimtes waar hoge eisen worden gesteld aan de dichtheid van wanden en plafonds of aan de geluidsisolatie. Dankzij de rondom lopende EPDM-holle-kamerafdichting is het luik in hoge mate dicht tegen de verschillende omgevingsinvloeden. Geïmpregneerde gipsplaten, bijzonder robuuste aluminium frames en een valbeveiliging (borgarmen) aan de neerklapbare deksel zijn extra kenmerken van dit hoogwaardige product.

Productvoordelen

  • Voor ruimtes met verhoogde eisen (cleanrooms of operatiekamers, keukens, ruimtes met luchtbehandeling).
  • Ideaal voor ruimtes waar luchttoevoer of -afvoer via het plafond plaatsvindt.
  • Luchtdicht tot een luchtdruk van 600 Pa (komt overeen met een windsnelheid van ca. 100 km/h).
  • Bijzonder geschikt voor operatiekamers en hygiënegevoelige ruimtes met speciale luchtbeheersing (overdruk/onderdruk).
  • Bijzonder hoge dichtheid dankzij de holle-kamerafdichting.
  • Voorkomt het ontsnappen van koude rook en beschermt zo tegen het risico van rookvergiftiging.

Materialen

OnderdeelMateriaalSpecificatie
Frame-elementenGeëxtrudeerd profiel, anodiseerkwaliteitEN AW-6060
VerbindingselementenVerzinkt staal volgens EN 10346DX51D+Z
InlegGeïmpregneerde gipsplaatH2 / GKBI
SnelbouwschroevenGefosfateerd staalStaal
Valbeveiliging (borgarmen)Kunststof / polyamidePA66
VeersluitingStaal / kunststofVernikkeld staal / PA66
AfdichtingEthyleen-propyleen-dieenrubberEPDM

Afmetingen

B2 A2 B3 A3 A1 B1 T2 T1
Weergave zonder deksel

Doorgang = (A3 − 14 mm) × B3
Sparingsmaat = inbouwmaat (A1 × B1) + 5 tot 10 mm

Geïntegreerde gipsplaat 12,5 mm met CE-markering volgens DIN EN 520: H2

Nominale maatInbouwmaatBuitenmaatBinnenmaatDiepteGewicht
A x B (V)A1 x B1A2 x B2A3 x B3T1T2kg
300x300296x296339x339248x24813461,9
400x400396x396439x439348x34813462,8
500x500496x496539x539448x44813464,0
600x600596x596639x639548x54813465,1

Geïntegreerde gipsplaat 2 × 12,5 mm met CE-markering volgens DIN EN 520: H2

Nominale maatInbouwmaatBuitenmaatBinnenmaatDiepteGewicht
A x B (V)A1 x B1A2 x B2A3 x B3T1T2kg
300x300296x296339x339248x24826462,7
400x400396x396439x439348x34826465,7
500x500496x496539x539448x44826466,6
600x600596x596639x639548x54826468,4

Alle maten in mm, (V) = slotzijde.

Montage en bevestiging

Voor de montage van het inspectieluik moet vooraf een sparing worden gemaakt die ca. 5 tot 10 mm groter is dan de inbouwmaat (A1 × B1). Bij wandmontage moeten de sluitingen altijd naar boven gericht zijn. Vervolgens wordt het inbouwframe geplaatst en van voren door de beplating heen met snelbouwschroeven bevestigd. Aan de achterzijde worden schroefdoppen op de schroefpunten aangebracht. Daarna kunnen de oppervlakken worden geplamuurd en volgens de voorschriften worden afgewerkt. Tot slot wordt de deksel ingehangen en gesloten. Controleer de goede werking door het luik meerdere keren te openen en te sluiten. Volg in alle gevallen nauwkeurig de meegeleverde montagehandleiding.

Plamuren en schilderen

Vul de naad tussen het inbouwframe en de sparing. Plamuur de deksel afzonderlijk en laat deze drogen. Plamuur daarna af en laat alles vóór gebruik opnieuw drogen. Verwijder alle plamuur- en verfresten volledig; metalen oppervlakken en afdichtingen moeten schoon zijn. Voer vervolgens een functietest uit door het luik te openen en te sluiten.

Reiniging en onderhoud

Reinig de onderdelen van het inspectieluik met niet-agressieve reinigingsmiddelen of droog. Het luik moet altijd correct gesloten zijn. Controleer de werking van de sluitingen. Het inspectieluik is onderhoudsvrij.

Maatwerk

Maatwerk op aanvraag.
Speciale uitvoeringen (andere sluitingstypen, speciale inleg) op aanvraag.

Technische wijzigingen voorbehouden.
